Источники бесперебойного электропитания серии Алмаз
.jpg)
.jpg)
.jpg)
Источники Бесперебойного Электропитания серии АЛМАЗ (ИБЭП) предназначены для обеспечения непрерывного электропитания цифрового и аналогового оборудования промышленного и бытового назначения (например: систем видеонаблюдения, охранных сигнализаций, промышленных контроллеров и других типов оборудования с соответствующими параметрами электропитания). В ИБЭП реализована эффективная защита от индустриальных радиопомех, позволяющая подключать к БИЭП оборудование, содержащее чувствительные входные цепи (усилительные, радиоприёмные, медицинские и т.п.).
ИБЭП представляют собой модульное устройство для монтажа на DIN-рейку, а также на стену (используя кронштейн из комплекта).
ИБЭП предназначены для эксплуатации в закрытых помещениях и имеют степень защиты IP20 / IP21 (серия АЛМАЗ-А / серия АЛМАЗ-В).
Основные технические характеристики
Электропитание ИБЭП осуществляется от сети переменного тока с номинальным напряжением 220В, частотой 50Гц.
ИБЭП имеют защиту от перенапряжения, короткого замыкания и перегрузки по выходному току.
ИБЭП обеспечивают индикацию: питания от сети 220В, питания от АКБ при отсутствии напряжения сети, критического разряда АКБ.
Технические данные и электрические характеристики соответствуют параметрам, приведённым в таблице 1.
Таблица 1.
|
Наименование параметра |
Значение параметров | ||||||
|---|---|---|---|---|---|---|---|
|
АЛМАЗ - А35/12/2/0,8 |
АЛМАЗ - А35/12/2/1,2 |
АЛМАЗ - А60/24/1,5/1,2 |
АЛМАЗ - А60/12/3/4,5 |
АЛМАЗ - А60/24/1,5/4,5 |
АЛМАЗ - А60/12/3/7,0 | ||
|
Диапазон входного напряжения сети переменного тока, В |
90…264 |
90…264 |
90…264 |
90…264 |
90…264 |
90…264 |
|
|
Диапазон частот входного напряжения сети переменного тока, Гц |
47…63 |
47…63 |
47…63 |
47…63 |
47…63 |
47…63 |
|
|
КПД, % |
83 |
83 |
83 |
83 |
83 |
83 |
|
|
Напряжение на выходе (постоянное) |
Наличие напряжение сети 220В |
13,6 |
13,6 |
27,2 |
13,6 |
27,2 |
13,6 |
|
Отсутствует напряжение сети 220В |
10,0…13,6 |
10,0…13,6 |
20,0…27,2 |
10,0…13,6 |
20,0…27,2 |
10,0…13,6 |
|
|
Номинальный ток, А |
2,0 |
2,0 |
1,5 |
3,0 |
1,5 |
3,0 |
|
|
Максимальный ток заряда АКБ, А |
0,15 |
0,24 |
0,24 |
0,24 |
0,75 |
0,75 |
|
|
Уровень напряжения на АКБ, при котором происходит автоматическое откл. нагрузки, В + 10% |
10,0 |
10,0 |
10,0 |
20,0 |
20,0 |
20,0 |
|
|
Амплитуда пульсаций, не более, мВ |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
Емкость АКБ, А*ч |
0,8 |
1,2 |
1,2 |
4,5 |
4,5 |
7,0 (9,0*) |
|
|
Функция «защита от короткого замыкания» |
да |
да |
да |
да |
да |
да |
|
|
Функция «защита от перегрузки» |
да |
да |
да |
да |
да |
да |
|
|
Диапазон рабочих температур, град. С |
-20…60 |
-20…60 |
-20…60 |
-20…60 |
-20…60 |
-20…60 |
|
|
Диапазон температур хранения, град. С |
-30…85 |
-30…85 |
-30…85 |
-30…85 |
-30…85 |
-30…85 |
|
|
Габаритные размеры, мм |
96х110х85 |
113х110х85 |
163х121х88 |
163х121х88 |
252х121х88 |
223х121х88 |
|
|
Масса ИБЭП без АКБ, не более, кг |
0,90 |
0,95 |
1,2 |
1,2 |
1,5 |
1,4 |
|
|
Масса ИБЭП в комплекте с АКБ, не более, кг |
1,2* |
1,5* |
2,4* |
3,0* |
5,1* |
3,4* |
|
|
Класс пыле- влагозащиты |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
|
* - зависит от типа АКБ.
ИБЭП обеспечивают:
- питание нагрузки номинальным напряжением постоянного тока;
- автоматический переход на резервное питание от АКБ при отсутствии напряжения в электрической сети;
- автоматический возврат на основное питание при восстановлении напряжения в электрической сети, при этом осуществляется заряд АКБ до необходимых значений (таблица 1);
- заряд АКБ при питании ИБЭП от сети;
- автоматическое отключение нагрузки для обеспечения защиты АКБ от недопустимого разряда (уровень отключения приведён в таблице 1).

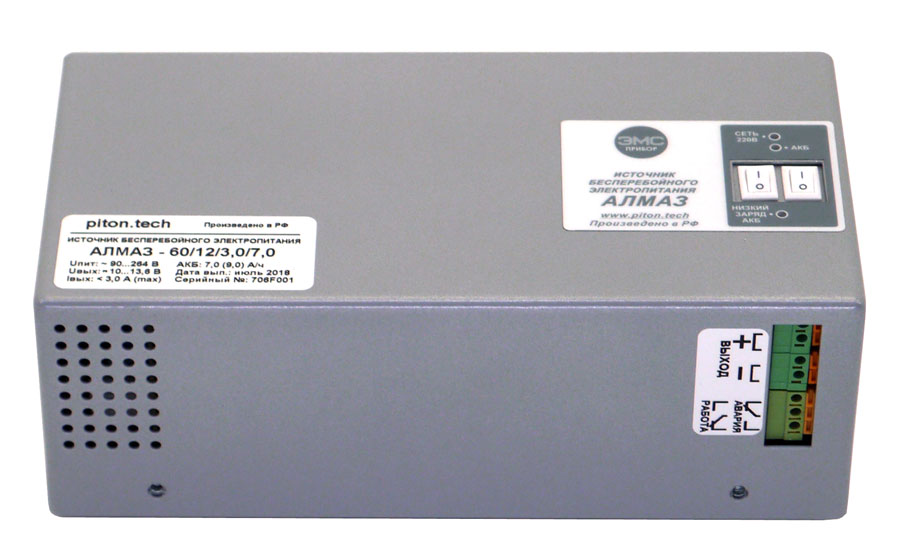

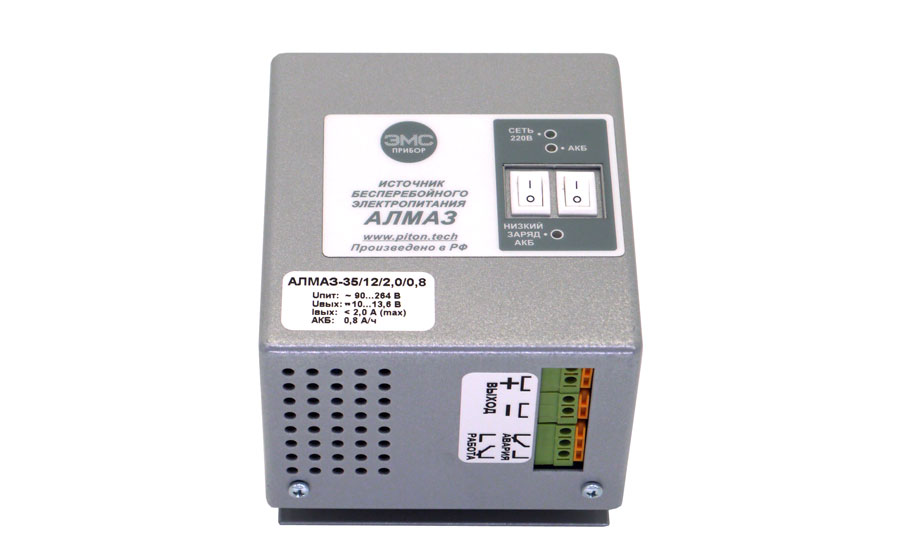

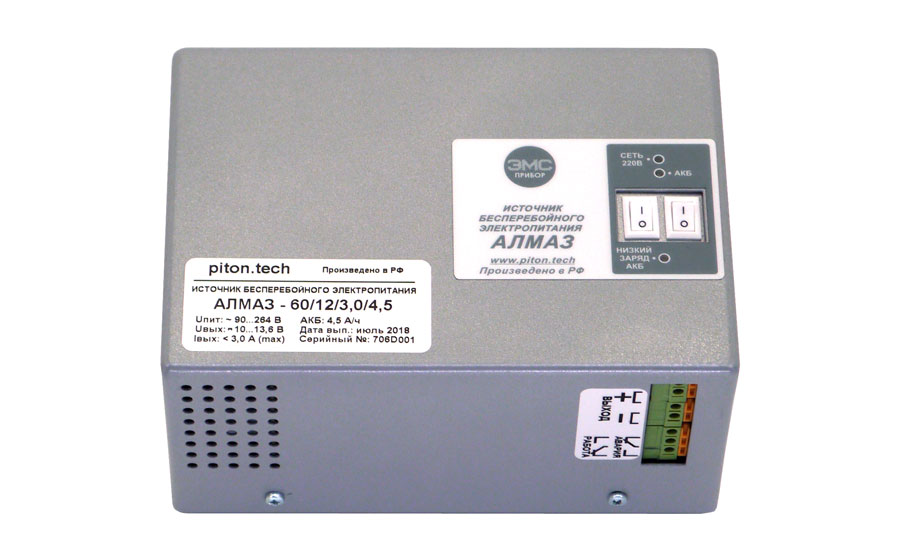

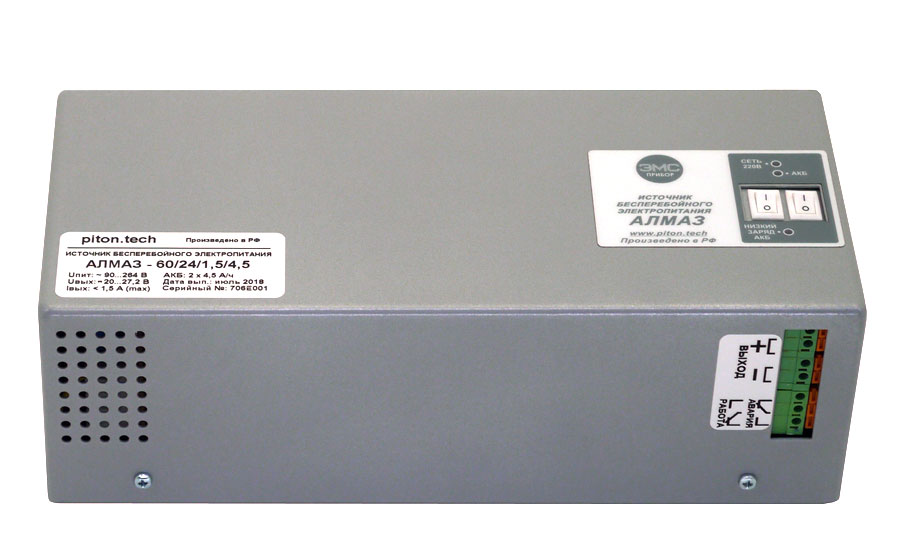

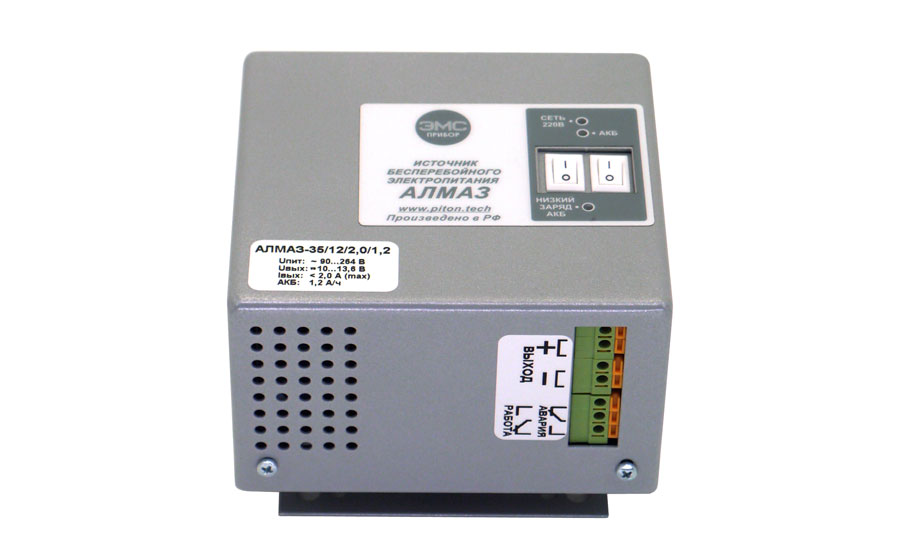

На лицевой панели ИБЭП расположены:
- переключатель «СЕТЬ 220В» - для отключения ИБЭП от питающей сети;
- переключатель «АКБ» - для отключения ИБЭП от АКБ;
- индикатор зелёного свечения «СЕТЬ 220В» информирует о питании от сети 220В;
- индикатор жёлтого свечения «АКБ» информирует о питании от АКБ при отсутствии напряжения сети;
- индикатор красного свечения «низкий заряд АКБ» информирует о критическом разряде АКБ;
- индикатор зелёного свечения информирует о питании нагрузки от сети 220 В;
- индикатор жёлтого свечения информирует о питании от АКБ;
- индикатор красного свечения информирует о критическом разряде АКБ в режиме питания от АКБ.
Сверху расположены:
- клеммы «СЕТЬ 220В» для подключения к кабелю сети 220В.
Снизу расположены:
- клеммы «ВЫХОД 12В» для подключения к кабелю нагрузки (два порта);
- клеммы «РЕЛЕ» - сигнал аварии – переход в резервный режим.
ИБЭП обеспечивает свою защиту от внешних воздействий сетевым предохранителем (PR1), варистором и фильтром подавления электромагнитных помех.
ИБЭП обеспечивает электронную защиту от короткого замыкания, либо от недопустимой по характеристике нагрузки (перегрузка по току). Если момент перегрузки произошёл в режиме питания от АКБ, то срабатывает (выходит из строя) предохранитель PR2.
Крепление ИБЭП осуществляется на DIN-рейку.
