Источники бесперебойного электропитания АЛМАЗ-А
Источники бесперебойного электропитания (ИБЭП) АЛМАЗ-А разработаны согласно самым последним требованиям промышленности и стандартов. ИБЭП АЛМАЗ-А идеально подходят для использования в «ответственных» системах. ИБЭП АЛМАЗ-А предназначены для цифрового и аналогового оборудования промышленного и бытового назначения, средств управления оборудованием зданий, производственной автоматики, средств управления технологическими процессами, программируемых контроллеров, контрольно-измерительных приборов, систем видеонаблюдения, охранных сигнализаций и других типов оборудования с соответствующими параметрами электропитания (U=12/24B; I=2/3/5А). ИБЭП монтируются на DIN-рейку, либо к поверхности на кронштейн из комплекта. В ИБЭП реализована эффективная защита от индустриальных радиопомех, позволяющая подключать оборудование к ИБЭП, содержащее чувствительные входные цепи (усилительные, радиоприемные и т.п.). Высокий КПД позволяет относить это изделие к высшим классам энергоэффективности и устанавливать как в закрытых боксах, так и снаружи. Корпус ИБЭП изготовлен из стали (нержавеющей стали), что обеспечивает высокую степень пожарозащиты и механическую защиту. Каждый ИБЭП проходит полный испытательный цикл, при котором проверяются все функции и осуществляется долговременная работа ИБЭП при максимальной нагрузке, что позволяет гарантировать безотказную работу изделия на долгий срок.
Гарантийный срок эксплуатации ИБЭП АЛМАЗ-А - 5 лет!!!
Основные особенности ИБЭП АЛМАЗ-А
- коррекция коэффициента мощности с низкими нелинейными искажениями;
- высокая стойкость к переходным процессам и выбросам напряжений в питающей сети;
- низкий уровень электромагнитных излучений.
Внутренние схемы защиты, защита от перегрева, а также защита от перенапряжений на выходе гарантирует надёжную защиту подключённых устройств.
ИБЭП обеспечивает напряжение с низким уровнем помех на выходе. Имеет защиту от перегрузки и короткого замыкания.
Индикаторы на лицевой панели показывают режим работы ИБЭП (питание от сети 220В; индикацию от АКБ; малый уровень заряда АКБ).
Уникальная конструкция ИБЭП позволяет работать с полной нагрузкой до температуры окружающего воздуха +60°С без принудительного охлаждения. Характерной особенностью ИБЭП является чрезвычайно компактная конструкция металлического корпуса. Прочное устройство фиксатора-защёлки позволяет выполнять лёгкий и надёжный монтаж на 35мм DIN-рейку, а также на плоскую поверхность - стену (используя кронштейн из комплекта).
ИБЭП предназначены для эксплуатации в закрытых помещениях.
Технические характеристики
Электропитание ИБЭП осуществляется от сети переменного тока с номинальным напряжением 220В, частотой 50Гц.
ИБЭП имеет защиту от перенапряжения, короткого замыкания и перегрузки по выходному току.
Технические данные и электрические характеристики соответствуют параметрам, приведённым в таблице 1.
Таблица 1.
Наименование параметра |
Значение параметров | ||||||
---|---|---|---|---|---|---|---|
АЛМАЗ - А35/12/2/0,8 |
АЛМАЗ - А35/12/2/1,2 |
АЛМАЗ - А60/24/1,5/1,2 |
АЛМАЗ - А60/12/3/4,5 |
АЛМАЗ - А60/24/1,5/4,5 |
АЛМАЗ - А60/12/3/7,0 | ||
Диапазон входного напряжения сети переменного тока, В |
90...264 |
90...264 |
90...264 |
90...264 |
90...264 |
90...264 |
|
Диапазон частот входного напряжения сети переменного тока, Гц |
47...63 |
47...63 |
47...63 |
47...63 |
47...63 |
47...63 |
|
КПД, % |
83 |
83 |
83 |
83 |
83 |
83 |
|
Напряжение на выходе (постоянное) |
Наличие напряжение сети 220В |
13,6 |
13,6 |
27,2 |
13,6 |
27,2 |
13,6 |
Нет напряжение сети 220В |
10,0...13,6 |
10,0...13,6 |
20,0...27,2 |
10,0...13,6 |
20,0...27,2 |
10,0...13,6 |
|
Номинальный ток, А |
2,0 |
2,0 |
1,5 |
3,0 |
1,5 |
3,0 |
|
Максимальный ток заряда АКБ, А |
0,15 |
0,24 |
0,24 |
0,75 |
0,24 |
0,75 |
|
Уровень напряжения на АКБ, при автомат. откл. нагрузки, В + 10% |
10,0 |
10,0 |
10,0 |
20,0 |
20,0 |
20,0 |
|
Амплитуда пульсаций, не более, мВ |
100 |
100 |
100 |
100 |
100 |
100 |
|
Емкость АКБ, А*ч |
0,8 |
1,2 |
1,2 |
4,5 |
4,5 |
7,0 (9,0*) |
|
Функция «защита от короткого замыкания» |
да |
да |
да |
да |
да |
да |
|
Функция «защита от перегрузки» |
да |
да |
да |
да |
да |
да |
|
Диапазон рабочих температур, град. С |
-20...60 |
-20...60 |
-20...60 |
-20...60 |
-20...60 |
-20...60 |
|
Диапазон температур хранения, град. С |
-30...85 |
-30...85 |
-30...85 |
-30...85 |
-30...85 |
-30...85 |
|
Габаритные размеры, мм |
96х110х85 |
113х110х85 |
163х121х88 |
163х121х88 |
252х121х88 |
223х121х88 |
|
Масса ИБЭП без АКБ, не более, кг |
0,90 |
0,95 |
1,2 |
1,2 |
1,5 |
1,4 |
|
Масса ИБЭП в комплекте с АКБ, не более, кг |
1,2* |
1,5* |
2,4* |
3,0* |
5,1* |
3,4* |
|
Класс пыле- влагозащиты |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
* - зависит от типа АКБ, комплектуется по согласованию с заказчиком.
ИБЭП обеспечивает
- питание нагрузки номинальным напряжением постоянного тока;
- автоматический переход на резервное питание от АКБ при отсутствии напряжения в электрической сети;
- автоматический возврат на основное питание при восстановлении напряжения в электрической сети, при этом осуществляется заряд АКБ до необходимых значений (таблица 1);
- заряд АКБ при питании ИБЭП от сети;
- автоматическое отключение нагрузки для обеспечения защиты АКБ от недопустимого разряда (уровень отключения приведён в таблице 1).

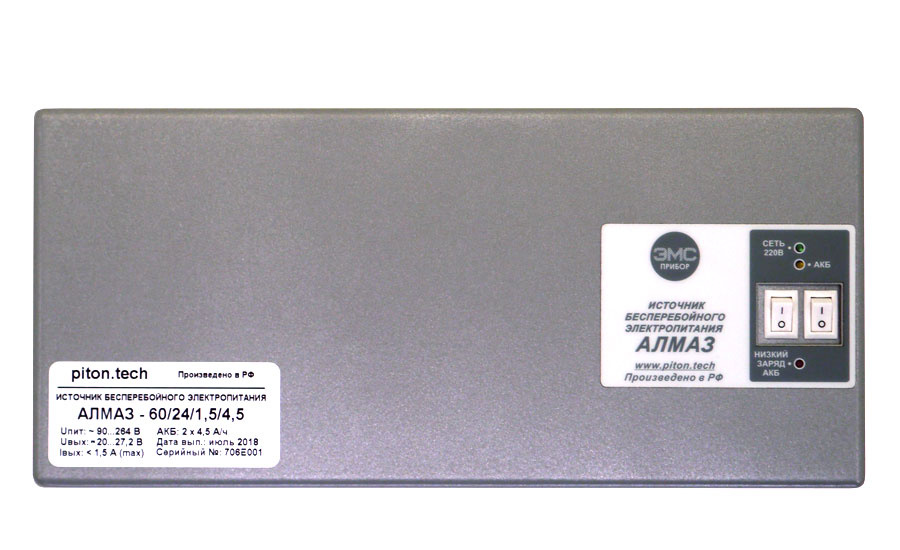

- На лицевой панели ИБЭП расположены:
- переключатель «СЕТЬ 220В» - для отключения ИБЭП от питающей сети;
- переключатель «АКБ» - для отключения ИБЭП от АКБ;
- индикатор зелёного свечения информирует о питании нагрузки от сети 220В;
- индикатор жёлтого свечения информирует о питании от АКБ;
- индикатор красного свечения информирует о критическом разряде АКБ в режиме питания от АКБ.
- В верхней части ИБЭП расположены клеммы «СЕТЬ 220В» для подключения к кабелю сети 220В (с проводом «земля»).
- В нижней части ИБЭП расположены:
- клеммы «ВЫХОД» для подключения к кабелю нагрузки (два порта);
- клеммы реле «АВАРИЯ».
ИБЭП обеспечивает защиту от внешних воздействий по входным цепям (предохранитель, варистор, фильтр подавления электромагнитных помех), а также по выходным цепям (электронная защита от короткого замыкания, предохранитель).
